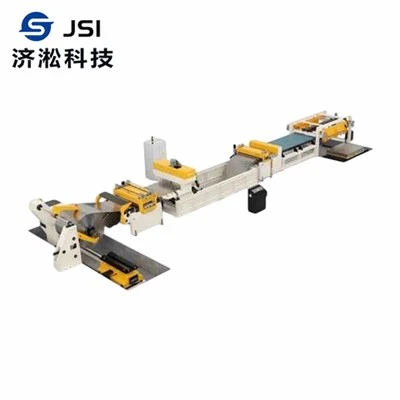

Γραμμές μήκους 1500 mm





Μοντέλο	CTL-1500-2.0
Πλάτος υλικού (mm)	80-1500mm
Πάχος υλικού (mm)	0,4-1,2 χλστ
Μέγ. Βάρος πηνίου	12000 κιλά
Ταχύτητα τροφοδοσίας	60 m/min
Πηνίο OD (mm)	Φ800-Φ1500mm
Αναγνωριστικό πηνίου (mm)	Φ508/φ610 (με μανίκι επέκτασης)
Δύναμη διαρροής	Λιγότερο ή ίσο με 780MPa
Αντοχή σε εφελκυσμό	Λιγότερο ή ίσο με 980MPa
Επέκταση υλικού	Υδραυλικός
Ρολό ισιώματος (τμχ)	15 τεμ., up7/dn8
Ρολό τσιμπήματος	2 τεμ., up1/dn1
Κύλινδρος εξόδου	2 τεμ., up1/dn1
Προσαρμογή ισιώματος αρραβώνων	Ρύθμιση σερβομηχανισμού
Ανελκυστήρας γέφυρας	Υδραυλικός
Ύψος στοίβαξης	500 χλστ
Βάρος στοίβαξης	5 τόνοι
Κατεύθυνση τροφοδοσίας	L→R
Τροφοδοτικό	AC400±5%/50Hz/3 φάση με 5 σύρματα Προσαρμοσμένο
Χρώμα μηχανής	Κύριο σώμα: γκρι / Προειδοποίηση: Κόκκινο









Σύστημα ελέγχου



Το πηνίο JS κομμένο σε μήκος γραμμής υιοθετεί το σύστημα ελέγχου Siemens SIMOTION, το οποίο είναι το πιο αποδοτικό, ενεργειακά-αποτελεσματικό, ασφαλέστερο και πιο σταθερό. Κάθε ηλεκτρικός πίνακας είναι εξοπλισμένος με βιομηχανικό κλιματιστικό.











Uncoiler με Car Coil Loading



Το αυτοκίνητο φόρτωσης είναι εξοπλισμένο με εφεδρική πλάκα για την αποφυγή πτώσης του πηνίου κατά την κίνηση. Οι υδραυλικοί κινητήρες ανυψώνονται και κατεβαίνουν ομαλά, ελέγχονται από βαλβίδα συγκράτησης πίεσης, σταθεροί και αξιόπιστοι. Ο κινητήρας του μειωτήρα κινείται προς τα εμπρός και προς τα πίσω. Το μέγιστο φορτίο μπορεί να είναι 12 τόνοι

Ο κύριος άξονας υιοθετεί τη δομή διαστολής τύπου ολίσθησης, η οποία είναι υψηλής αντοχής και μεγάλης διάρκειας ζωής

Η υδραυλική διαστολή Uncoiler, εύρος επέκτασης άξονα από 470 mm έως 520 mm/580 mm έως 620 mm (με θήκη επέκτασης)

Μετατροπέας συχνότητας Siemens για μεταβλητή ταχύτητα ξετυλίγματος

Ο βραχίονας πρέσας έχει ισχύ και λειτουργία παρακολούθησης αποτρέπει την ανάκαμψη υλικού και διασφαλίζει την ασφαλή λειτουργία

Οριοθετημένος βραχίονας για την αποφυγή πλευρικής ολίσθησης του πηνίου κατά το ξετύλιγμα

Με υδραυλικό βραχίονα στήριξης άξονα, για να ταιριάζει με τον άξονα που κρέμεται για να στηρίξει το πηνίο, ταυτόχρονα, για να κάνει τον άξονα να λειτουργεί πιο σταθερό και να φορτώνει το πηνίο.











Μηχανή ισοπέδωσης ακριβείας 6 στρώσεων



Υιοθετείται ένας μηχανισμός ισοπέδωσης υψηλής ταχύτητας και υψηλής ακρίβειας 6-στρωμάτων, ο οποίος μπορεί να εξαλείψει αποτελεσματικά τις εσωτερικές καταπονήσεις και τα ελαττώματα του σχήματος της πλάκας και η ακρίβεια επιπεδότητάς του μπορεί να φτάσει μικρότερη ή ίση με 0,5 mm/m.







Έλεγχος γέφυρας και βρόχου μεταξύ του ισιωτικού και του τροφοδότη













Σερβοτροφοδότης υψηλής ταχύτητας



Τροφοδότης εξοπλισμένος με μηχανισμό backstop. Όταν ο εξοπλισμός αέρα ή τροφοδοτείται ξαφνικά, ο κύλινδρος κατά της επιστροφής μέσω ελατηρίου κατευθύνεται προς τα κάτω από το υλικό σύσφιξης του κυλίνδρου backstop, για να αποφευχθεί η πτώση του υλικού στο λάκκο.

Τροφοδότης εξοπλισμένος με κωδικοποίηση για τη διόρθωση του λάθους τροφοδοσίας για τη λήψη μεγάλης βήματος τροφοδοσίας υψηλής ακρίβειας.

Αναδιπλούμενη γέφυρα από τροφοδότη σε εργαλείο. Μέγεθος: Μήκος 1000~1600mm, πλάτος 1500mm. 600mm ρυθμιζόμενο για διαφορετικό μέγεθος εργαλείου.









Σερβοκόφτης υψηλής-ταχύτητας



Ο σερβοκόφτης υψηλής-ταχύτητας, που κινείται από σερβοκινητήρα, επιτυγχάνει υψηλή-απόδοση, υψηλή-ακρίβεια και υψηλή{3}}διάτμηση φύλλων, Οι κομμένες ακμές είναι απαλλαγμένες από γρέζια και η δύναμη διάτμησης είναι μεγαλύτερη ή ίση με 60 τόνους.



Πολλαπλό σύνθετο εφέ ισοπέδωσης





Σύστημα στοίβαξης







Πιστοποιητικό CE



Η μεγάλης κλίμακας-Σειρά Automatic Cut To Length Line της εταιρείας μας έχει σχεδιαστεί σύμφωνα με τα ευρωπαϊκά πρότυπα και συμμορφώνεται πλήρως με τα αυστηρά πρότυπα CE, αποκτώντας το πιστοποιητικό CE.
